落石緩衝工法 「SAM工法」
道路洞門工上などに使用する、低コスト・高パフォーマンスの落石緩衝工法。
SAM工法は、これまで落石覆工（ロックシェッド）等に使用されていた砂や砕石の変わりに、より緩衝効果が高く軽量な発泡スチロール（ＳＡＭフォーム）を使用した工法です。
新技術情報システム「NETIS登録」：SAM工法補強タイプ
登録番号KK-130016-A
製品・サービス紹介
特長
緩衝性
砂の3～6倍程度の緩衝効果が期待できる。
軽量性
重量は、土砂の約1/100で人力での運搬が容易です。
自立性
積み重ねによって上面に荷重が作用しても側圧はほとんど生じない。
水密性
経年変化による吸水量が極めて少ない。
多湿条件下でも水の影響を考慮する必要がほとんどない。
施工性
砂等に比べ軽量なので、運搬・施工時に大型建設機械をほとんど必要とせず、人力による作業が可能。
主な部材・施工手順

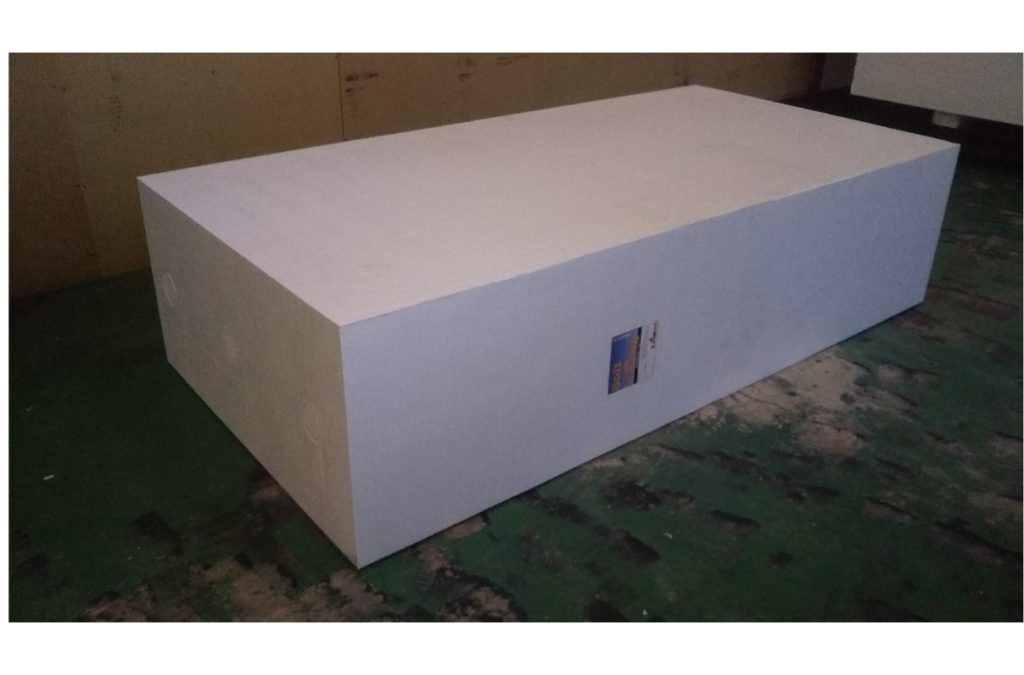

ＳＡＭフォーム

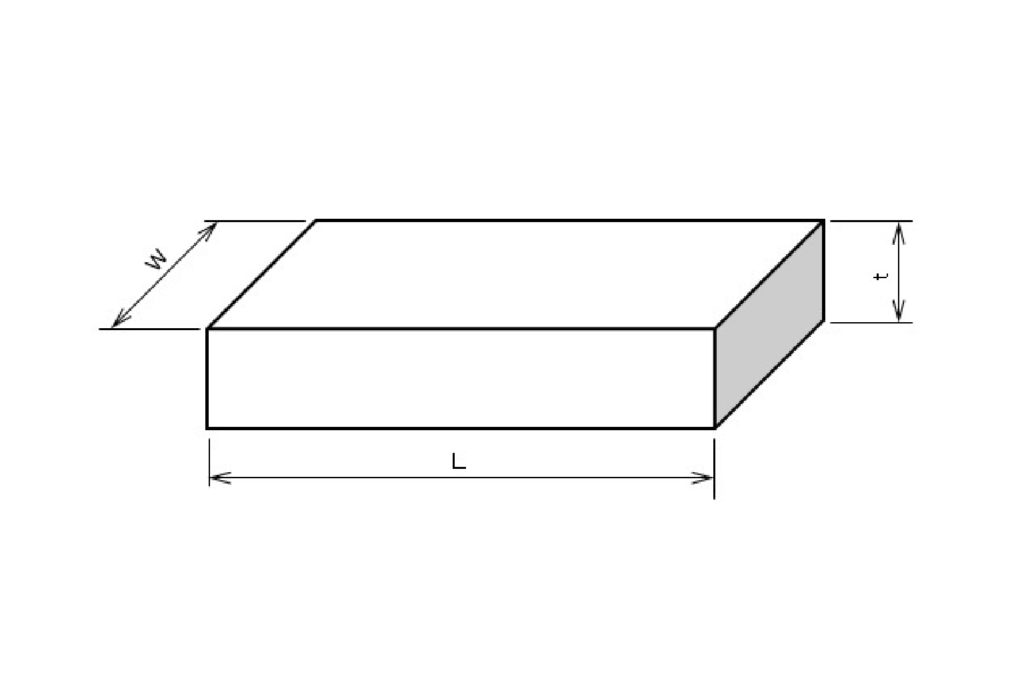

形状・寸法
1.0ｍ(W)×2.0ｍ(L)×0.5ｍ(t)
ＳＡＭジョイント
積層されたＳＡＭフォーム相互を一体化する。
布製型枠「タコム」
ＳＡＭフォームの最上面あるいは傾斜面を、外部からの傷害に対して保護する。
性能設計のレベルに合わせた法面工の選定と計画。
| 項目 |
試験方法 | 単位 | 種類 | ||
|---|---|---|---|---|---|
| SAM-15 | SAM-20 |
||||
| 密度 | JIS K 7222 | kg/m3 | 15/ +10% -0% | 20/ +10% -0% | |
| 圧縮強さ(10％ひずみ) | JIS K 7222 | N/mm2 | 8.5 x 10-2~11.0 x 10-2 | 12 x 10-2~15.0 x 10-2 | |
| 形状寸法 | 長さ | 巻尺法 | mm | 2000±11 | |
| 幅 | 巻尺法 | mm | 1000±7 | ||
| 厚さ | 巻尺法 | mm | 500±4 | ||
| 燃焼性 | JIS A 9511 | 燃焼性試験合格 | |||
