フレームテント
少人数で簡単に組立てられる「国産」の高強度、アルミ合金フレームテントです。
「フレームテント」は中・長期の使用に最適な「国産」のテントです。災害時の救護所や対策本部、感染症対策の陰圧室、野外病院施設など、様々な用途に対応します。
設計から製造までを国内で行うため、メンナンスも安心。お客様の要望を活かす対応も可能です。
関連キーワード
特長

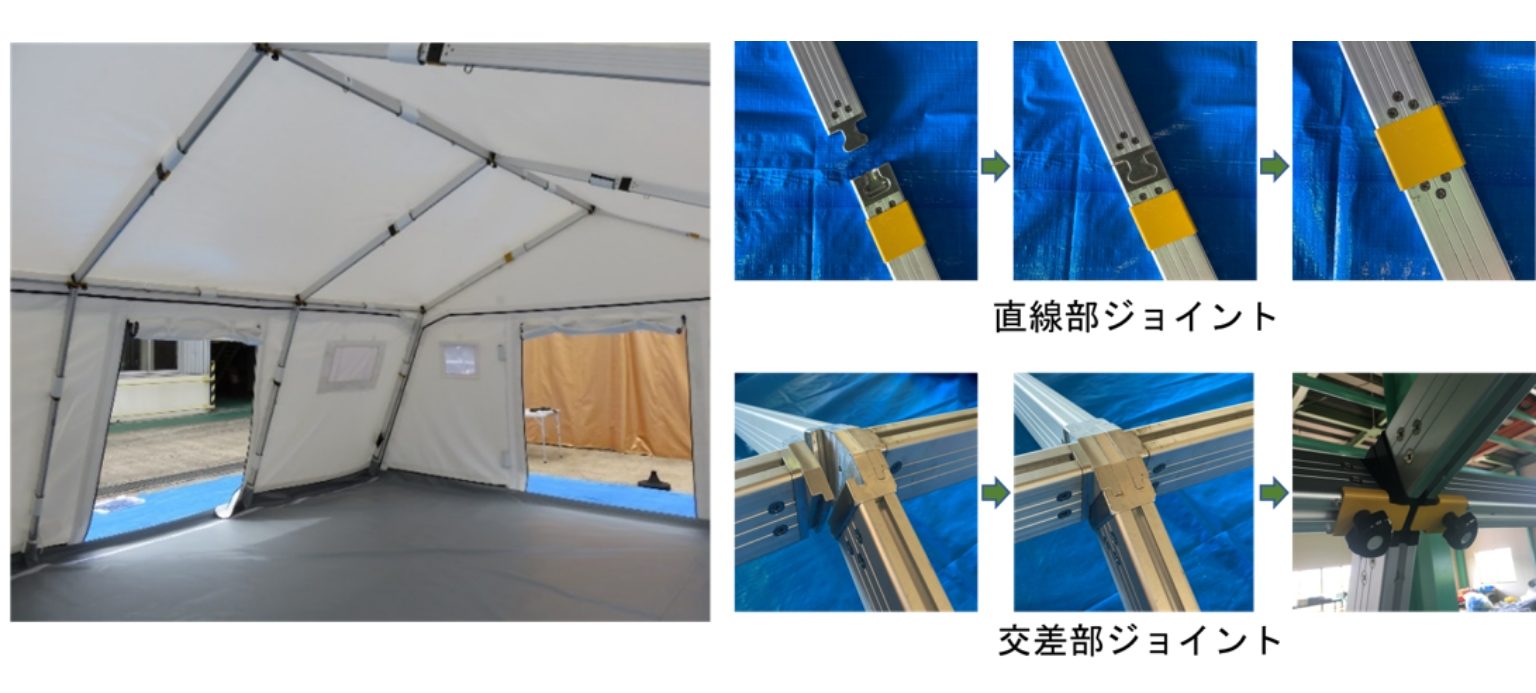

シンプルなフレーム構造とジョイント方法
設営時や使用時に部材への力の集中による破損などトラブルが起きないようにフレームを配置。フレームのジョイント部もシンプルな接合方法の為、誰でも安全で容易に設営ができます。

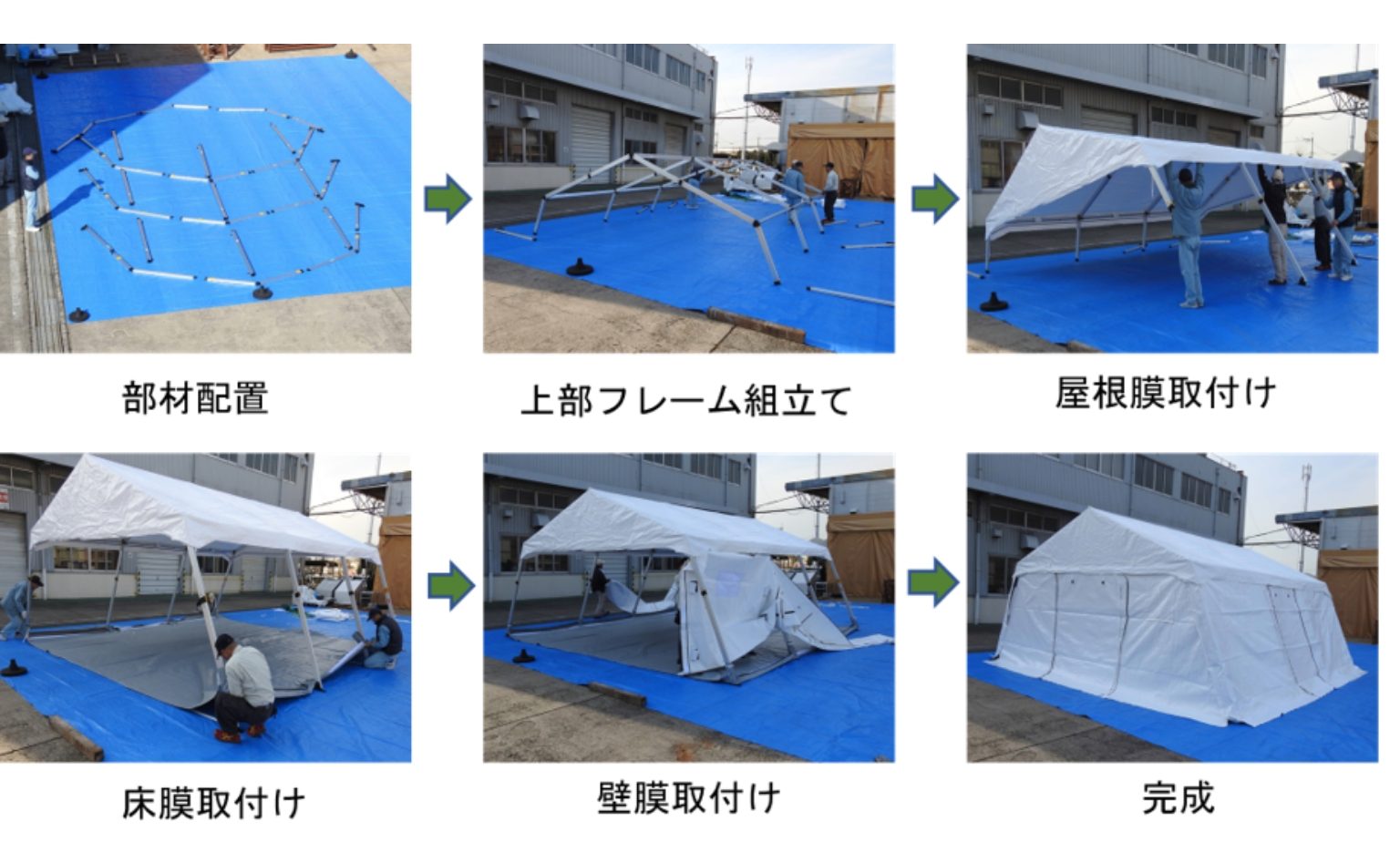

設営手順
最小人数4名、おおよそ20分で設営ができます。工具等も不要、安全に作業が行えます。
安全性の確認
中・長期の使用も想定される製品には、より確かな安全性が求められます。「フレームテント」は長年膜構造に携わって来た経験を生かした、応用解析技術による設計が行われています。

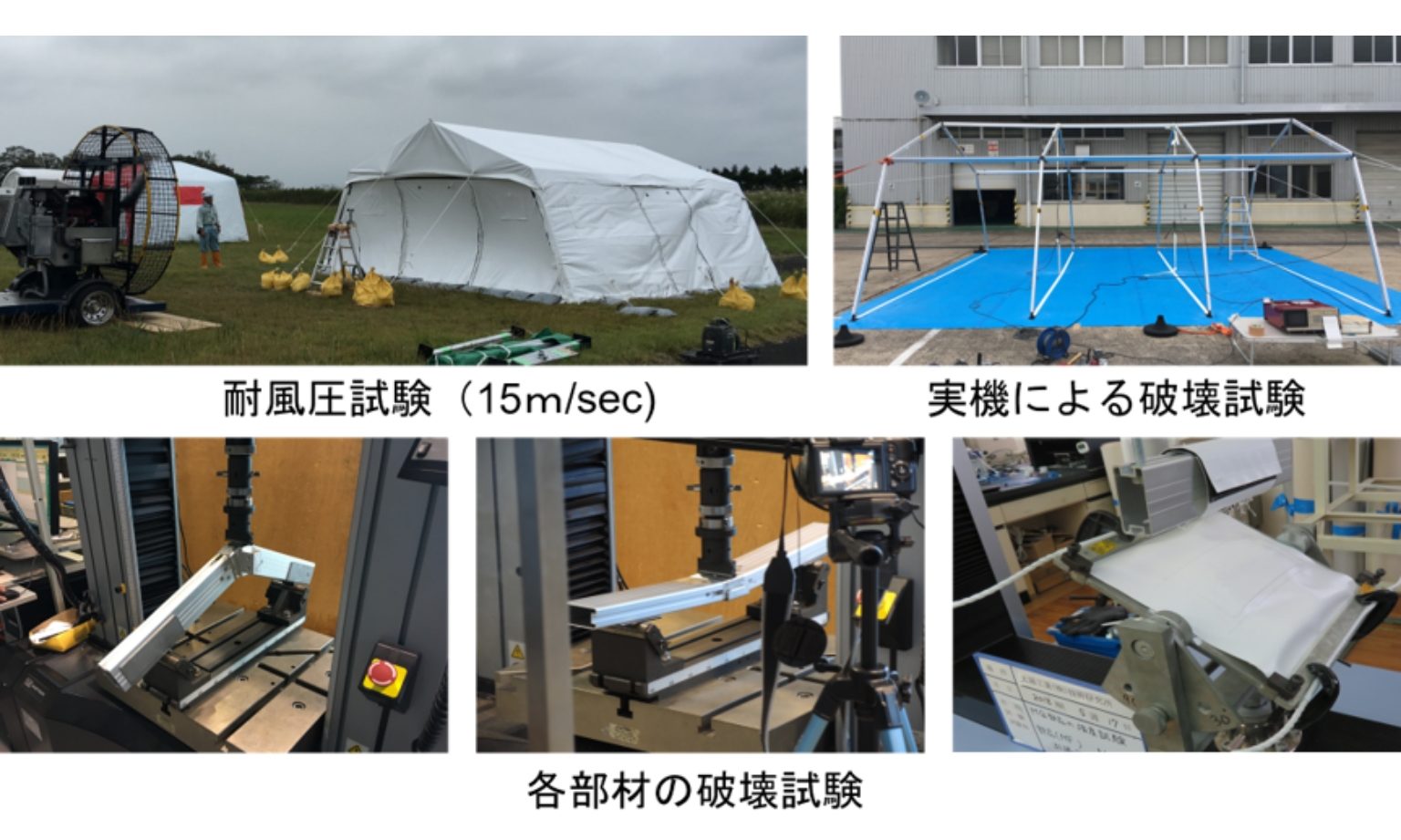

また、ジョイント部品などをはじめとする部材は破壊試験を実施、「フレームテント」全体として、実機による耐風圧試験を行い安全性を確認しています。(風速15m/sec、積雪10㎝)

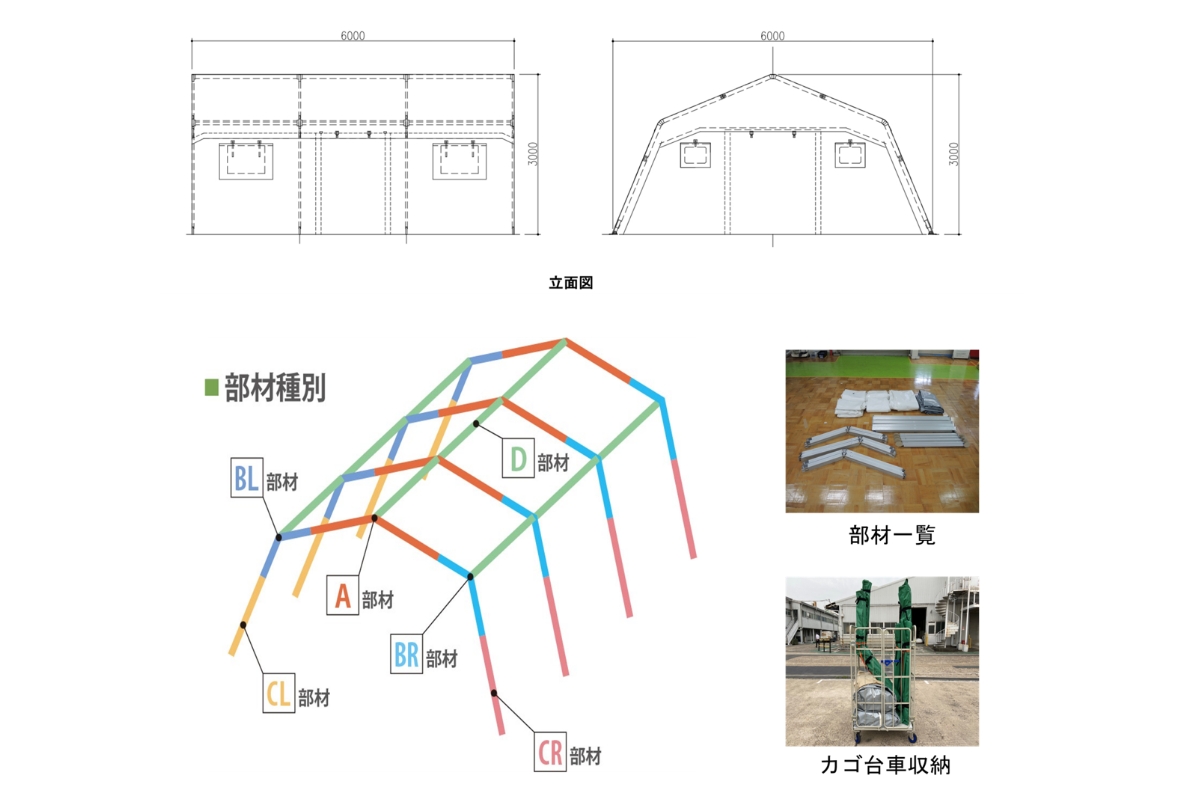

寸法、部材種別
「フレームテント」の図面と構成する部材種類の図です。画像をクリックしてご覧ください。
標準仕様
部位 | 数量 | 梱包数量 | 1梱包の寸法 | 重量 | |
---|---|---|---|---|---|
フレーム | A 部材 | 4本 | 1 | 幅0.6m×長さ2.0m×高さ0.2m | 約20kg/梱包×7梱包 |
BR 部材 | 4本 | 1 | 幅0.7m×長さ2.0m×高さ0.2m | ||
BL 部材 | 4本 | 1 | |||
CR 部材 | 4本 | 1 | 幅0.4m×長さ1.5m×高さ0.2m | ||
CL 部材 | 4本 | 1 | |||
D 部材 | 9本 | 2 | 幅0.5m×長さ2.2m×高さ0.2m | ||
合計 | 29本 | 7梱包 | 合計 140kg | ||
テント | 屋根膜 | 1枚 | 1 | 幅1.0m×長さ1.0m×高さ0.6m | 約40kg |
妻膜 | 2枚 | ||||
壁膜 | 2枚 | 1 | 幅1.0m×長さ1.0m×高さ0.7m | 約50kg | |
床膜 | 1枚 | ||||
合計 | 6枚 | 2梱包 | 合計 約90kg | ||
組み立て時間 | 約20分(4人) | ||||
付属品 | ブルーシート、ロープ、ハンマー、ペグ | ||||
オプション | エアマット、LED照明、内幕、間仕切り布、カゴ台車、冷暖房装置、陰圧装置、陽圧装置、発電機、床パレット、接続布 |

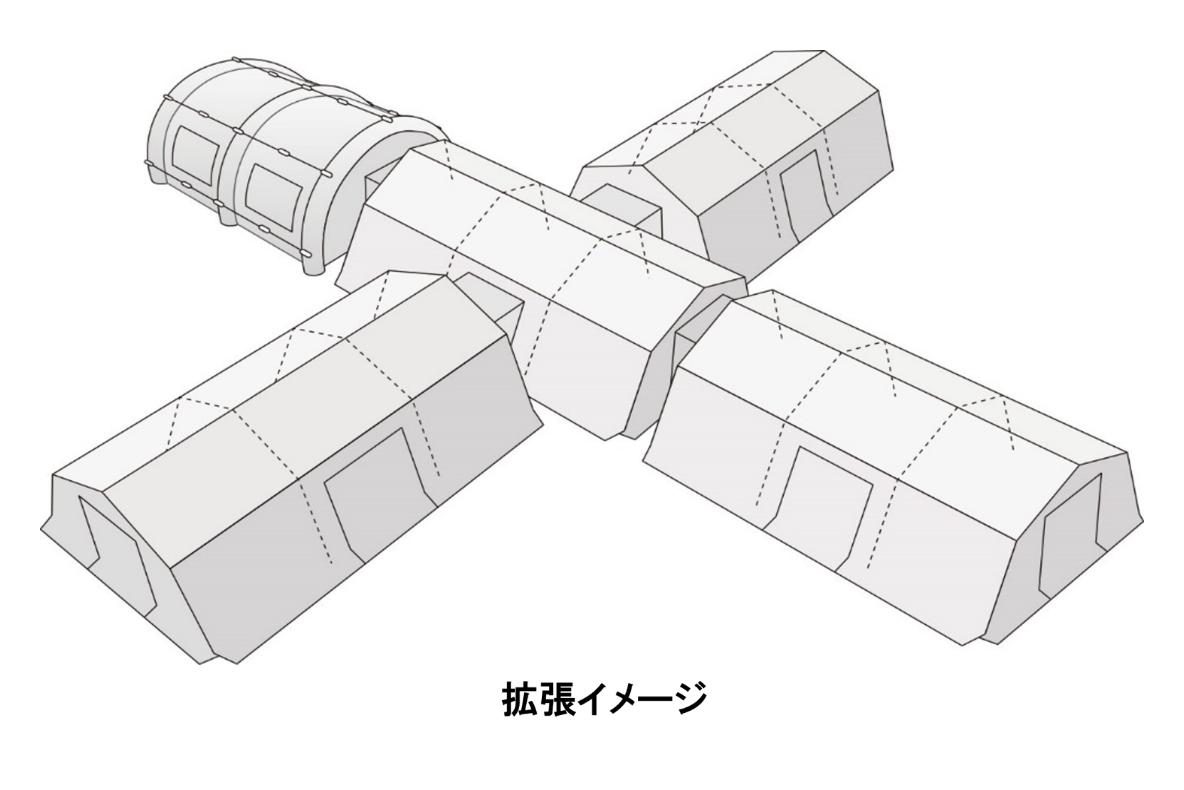

拡張性、応用性
「フレームテント」は縦方向にも横方向にも連結ができ、様々なデザイン、組み合わせが可能です。また、条件が合えばフレーム、ジョイント部材の特長を生かしながら、間口寸法、長さ寸法等の変更にも対応できます。

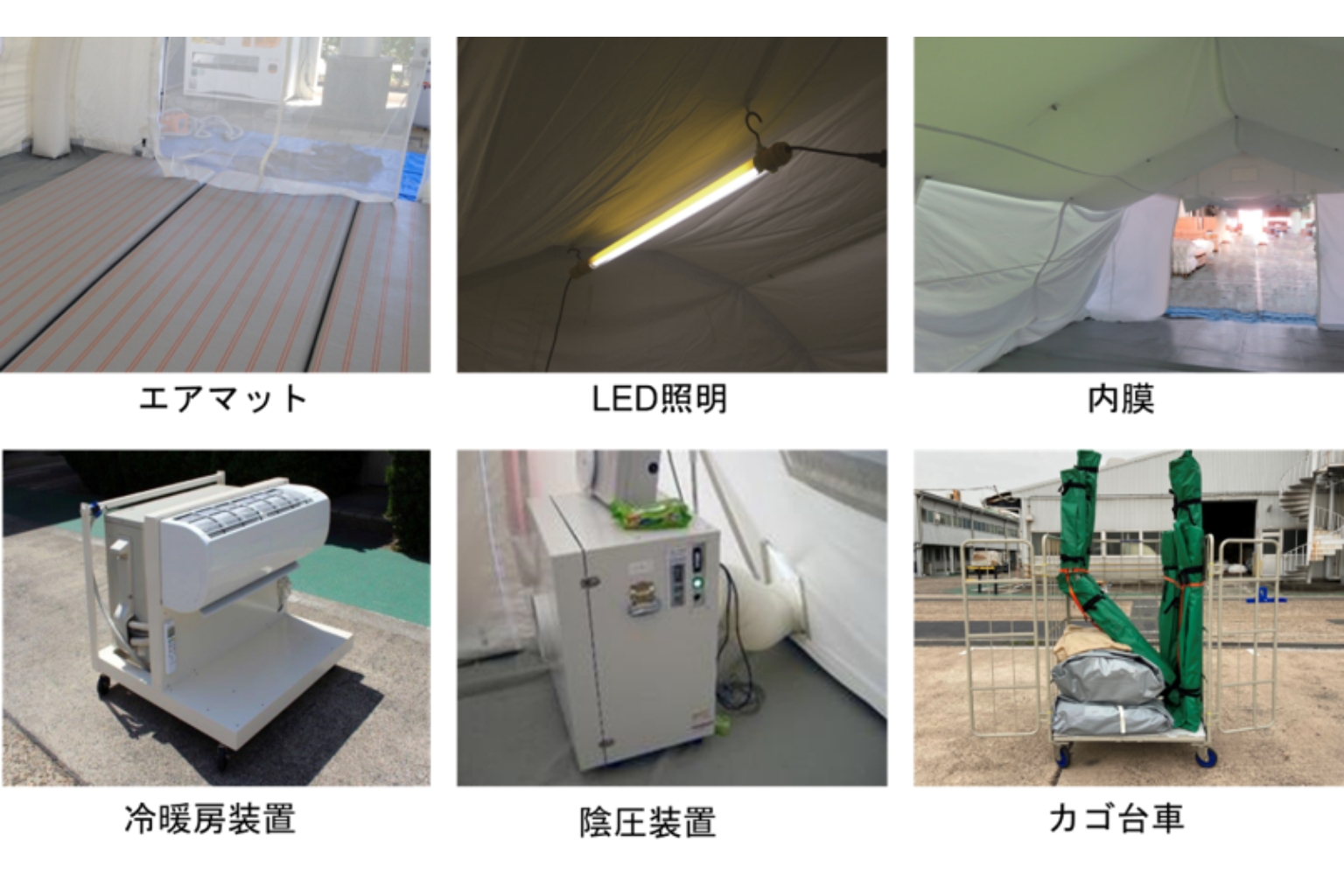

オプション
「フレームテント」をさらに有効に活用していただくために、様々なオプションを用意しています。
