システムシェルター
合理的で組合せ自由な規格品日除けシェルター。耐久性にも優れています。
短納期、低コストを実現しながら、膜素材ならではの美しいデザインにこだわった日除けシェルター。
華やかさ、やさしさ、楽しさなど、景観創造には人の感情にフィットする形や色が必要不可欠です。
企画商品ならではの合理性と組合せによって、多様なデザイン展開ができるシステム化を実現しました。
製品・サービス紹介
特長

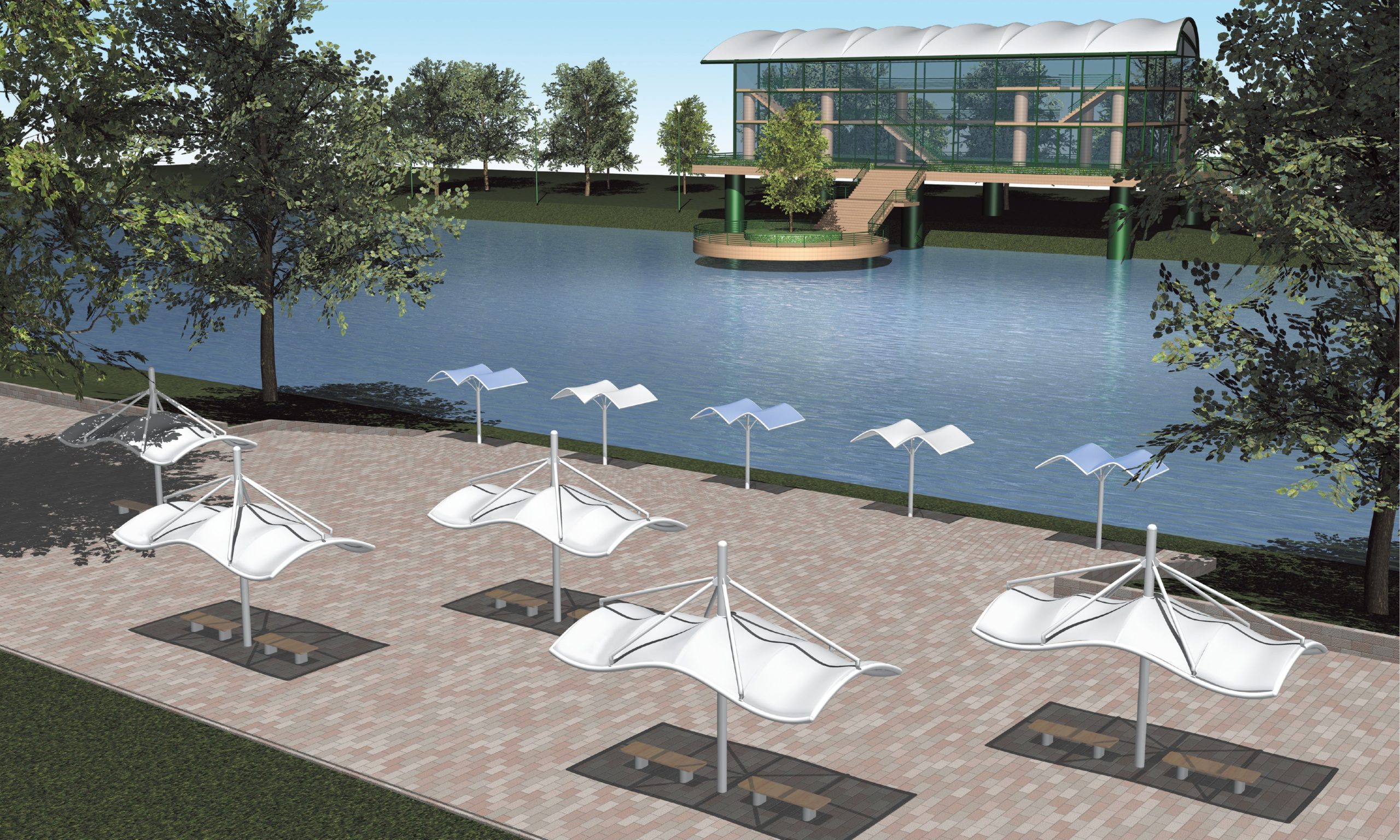

ソフトシェルターは、膜素材ならではの美しいデザインにこだわった日除けテントです。自由な組み合わせで、公園・商業施設・バス停などの景観を華やかに演出します。

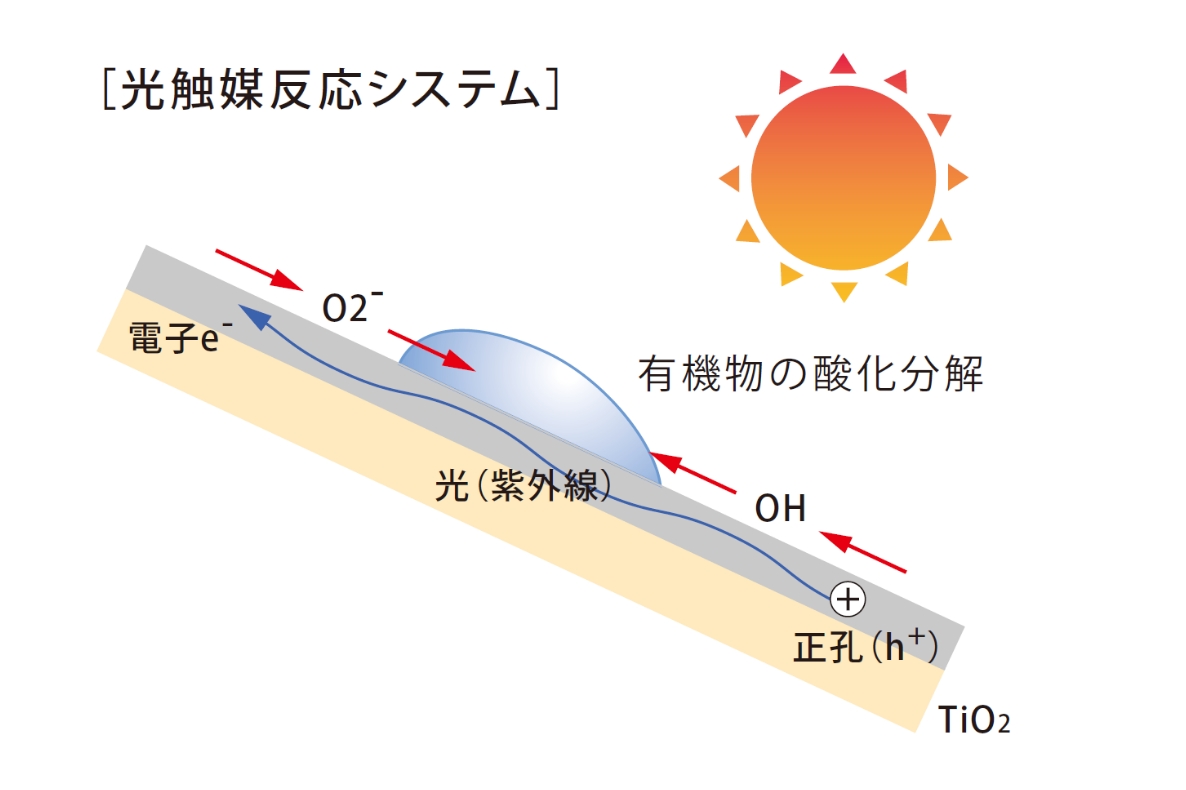

酸化チタン光触媒反応システムによる、優れた防汚性
酸化チタン光触媒反応システムとは、膜材にコーティングされた酸化チタン（Tio2）が、紫外線に当たると光エネルギーを発生し、電子と正孔ができます。電子は酸素と、正孔は水と反応し、それにより膜面に付着した汚れを酸化分解するシステムです。 その優れた汚れ除去効果には既に多くの実績があり、従来の塩ビ膜と比べてはるかに優れた機能であることが実証されています。
*当社の膜材料表面処理技術は、東京大学工学部の藤嶋昭教授研究室と、日本曹達株式会社が開発した、酸化分解タイプの光触媒基礎技術、および東陶機器株式会社の光触媒ライセンス技術（ハイドロテクト）を基に、当社と日本曹達株式会社が共同開発しました。

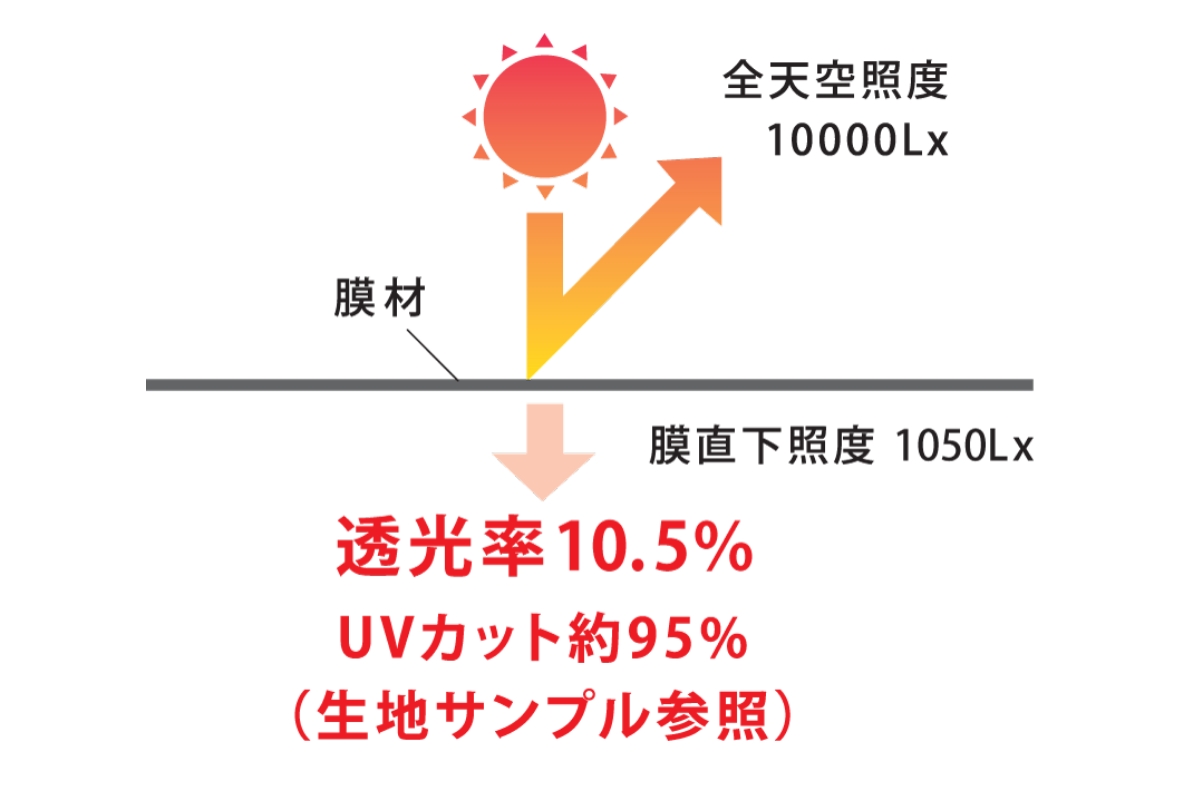

いつまでも美しい透明性
酸化チタン光触媒反応システムによる防汚効果により、膜材の汚れによる透光率の低下がほとんどなく、心地よい自然の光を取り込めます。
UVカット95％
有害な紫外線は95％以上遮断。人にもテント部材にもやさしい空間を提供します。
膜材
共通仕様書
| 設計条件 | 設計風速 地表面粗度区分 III 基準風速 34m/sec |
設計積雪荷重 垂直積雪深 d＝30cm 単位体積重量 20N/m²/cm |
|---|---|---|
| 使用鋼材 | 構造用銅管 角形銅管 CT形銅 |
STK 400 STKR 400 SS 400 |
| 使用ボルト | F8T・SUS 304・JIS規格品（溶融亜鉛メッキ品） | |
| 使用コンクリート | FC18N/㎟以上 | |
| 設計地耐力 | 50KN/㎡（長期）、100KN/㎡（短期） | |
| アンカーボルト | SNR 400B |
膜材性能表
ピュリファイ シャイン スカイ（PSS200）
| 厚さ（mm） | 0.70±0.06 | JIS K 6404 |
|---|---|---|
| 質量（g/m2） | 890±80 | JIS K 6404 |
| 基準強度（N/cm） | 409×409 | JIS L 1096 |
| 防火性能の認定番号 | 建築基準法施行令 第136条の2の2 第一号（DW-0121） | |
| 防炎材料 | 防炎2級 | JIS A 1322 |
ピュリファイ シャイン スカイ（PSS200）
| クリーンマックス（CMX220） | 引張強度730×730(N/cm) | NM-3032（不燃材料） |
|---|
膜材

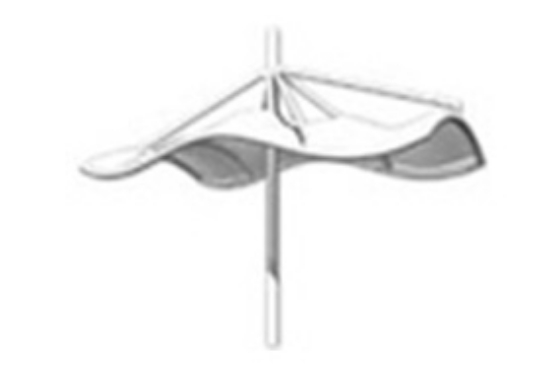

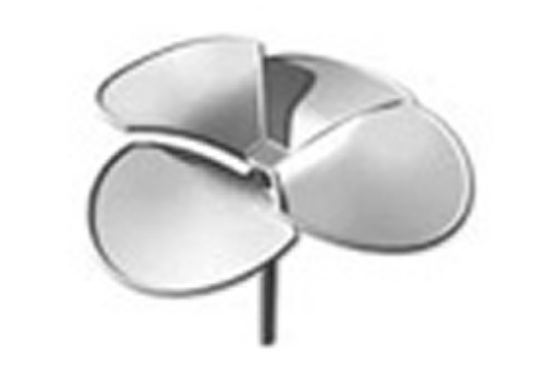

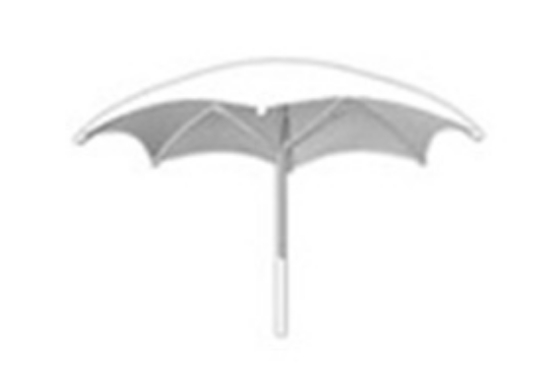

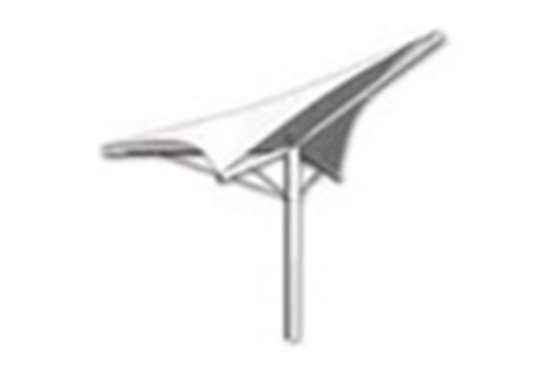

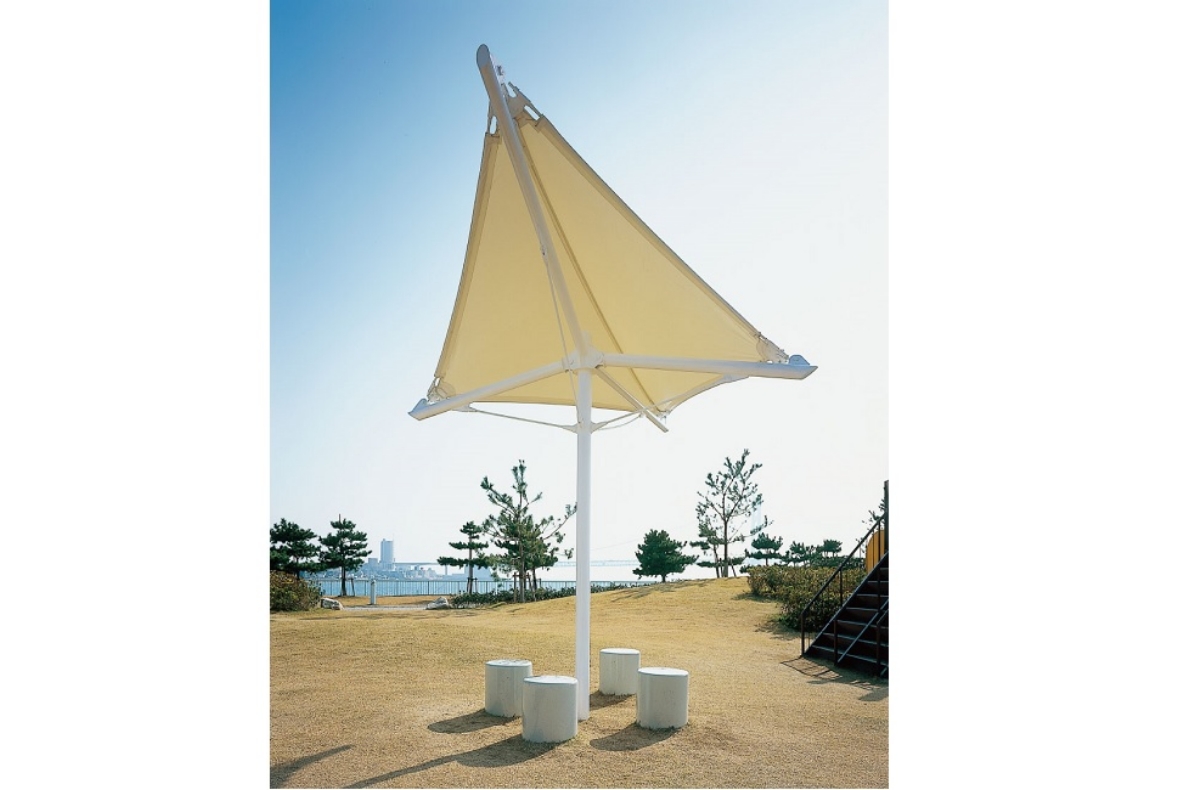

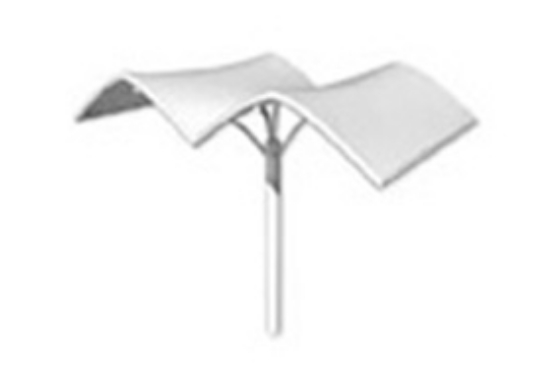

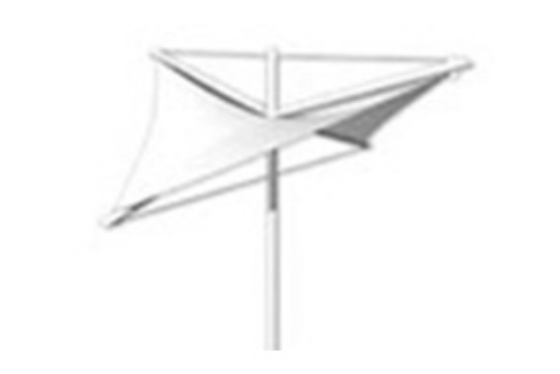

single type (シングルタイプ)
公園や商業施設用の、１本支柱構造タイプ
design variation (デザインバリエーション)

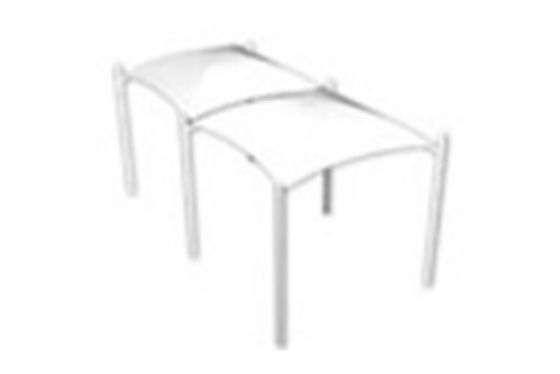

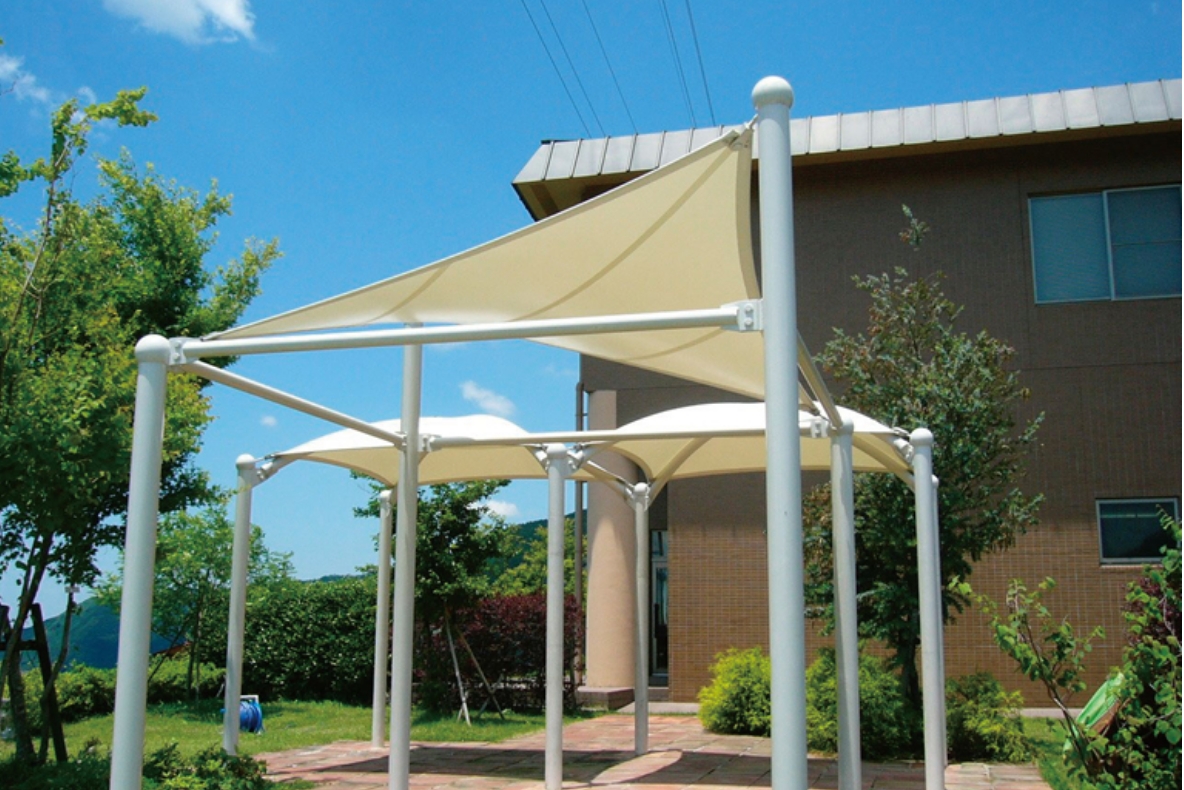

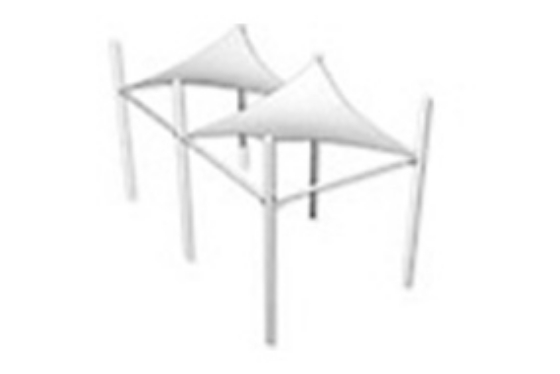

combination type (コンビネーションタイプ)
ユニットを組み合わせて、幅広い景観ニーズに対応
design variation (デザインバリエーション)

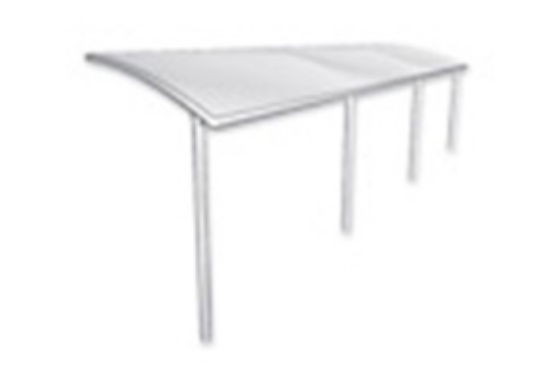

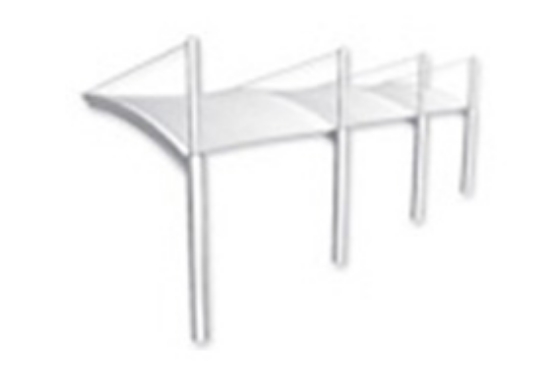

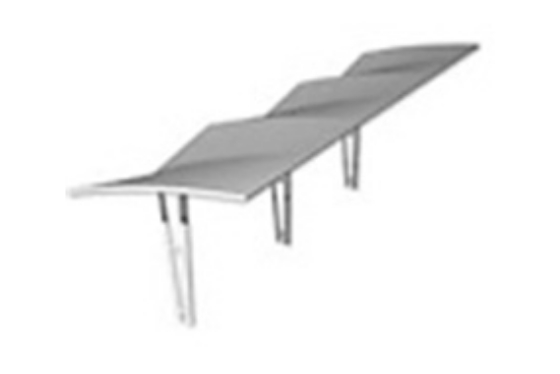

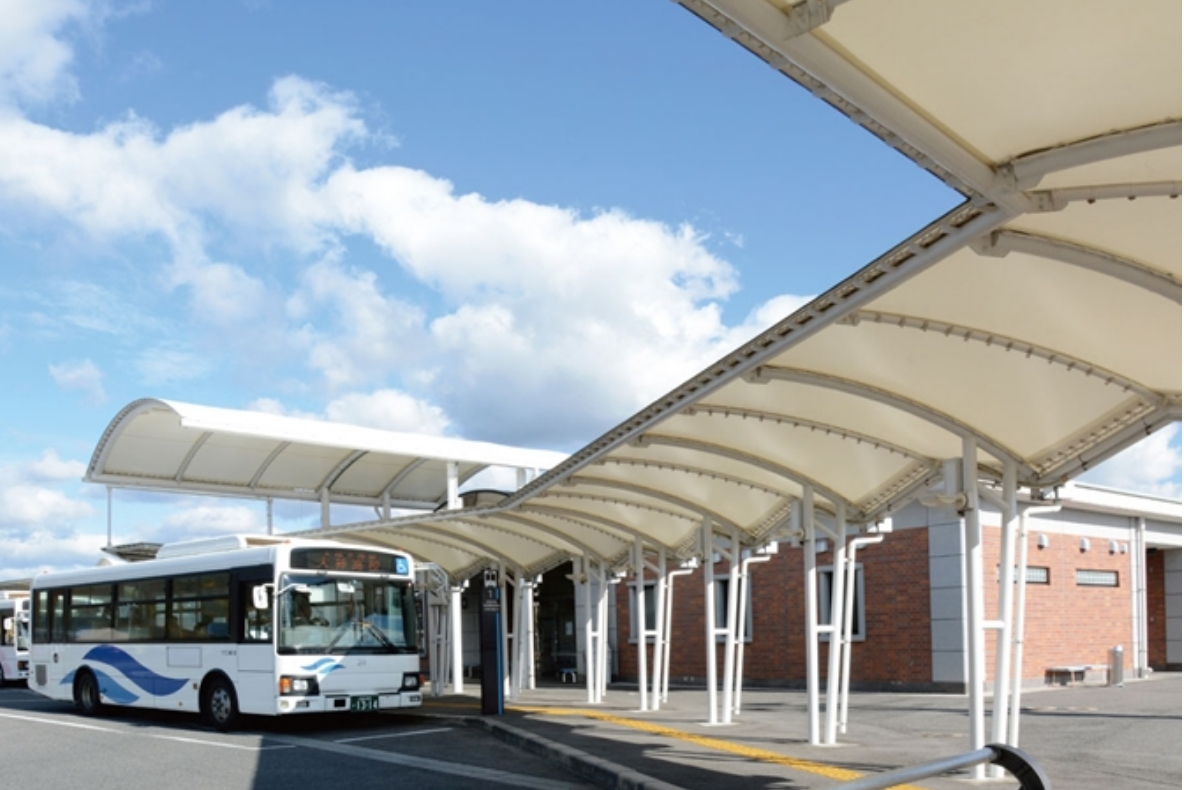

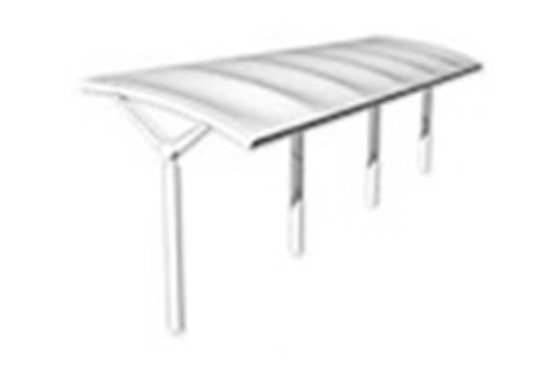

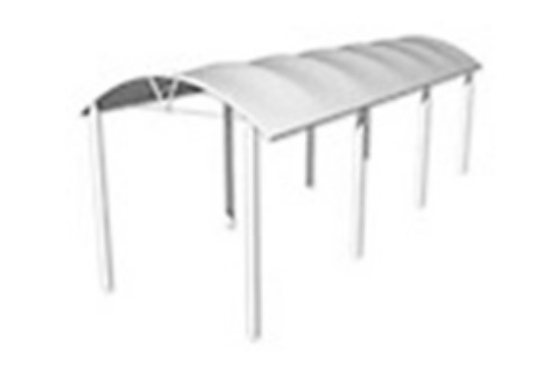

rest space&passage type(バス停・通路タイプ)
膜材の良さを生かしたモダンなブーメラン構造
design variation (デザインバリエーション)
